2004 Saturn Vue Red Line, FWDFACTORY OEM SERVICE PROCEDURE
Engine Controls Connector End Views
Accelerator Pedal Position (APP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PU | 1272 | Low Reference |
| B | L-BU | 1162 | APP Sensor 2 Signal |
| C | TN | 1274 | 5-Volt Reference - B |
| D | BN | 1271 | Low Reference |
| E | D-BU | 1161 | APP Sensor 1 Signal |
| F | WH/BK | 1164 | 5-Volt Reference - A |

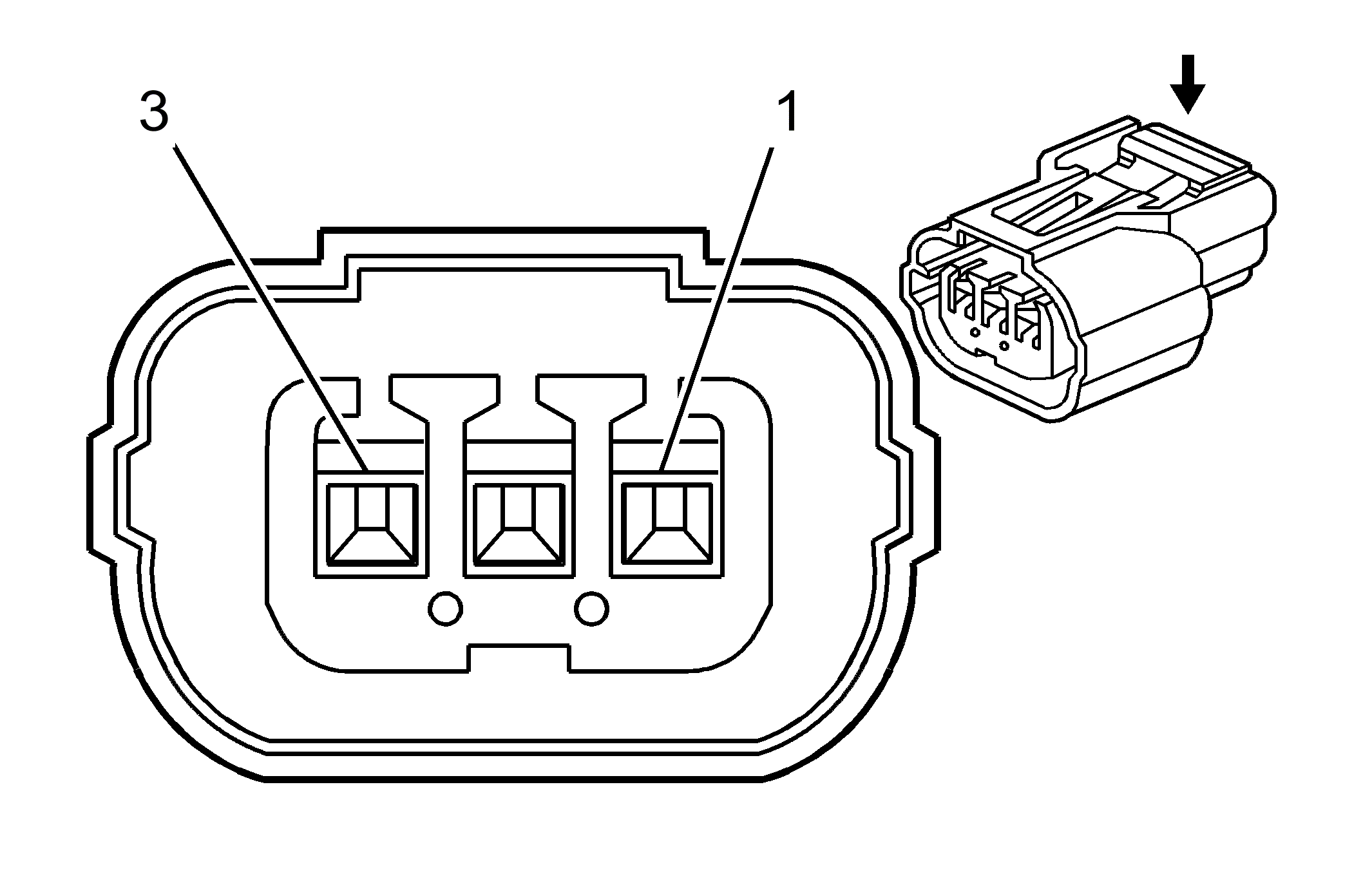

Camshaft Position (CMP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WH | 5290 | Ignition 1 Voltage |
| 2 | BN/YE | 451 | Ground |
| 3 | YE | 633 | CMP Sensor Signal |
Crankshaft Position (CKP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YE/BK | 5290 | Ignition 1 Voltage |
| 2 | BU | 573 | CKP Sensor A Signal |
| 3 | BN/YE | 451 | Ground |
| 4 | YE/BK | 5290 | Ignition 1 Voltage |
| 5 | BU/RD | 1800 | CKP Sensor B Signal |
| 6 | BN/YE | 451 | Ground |

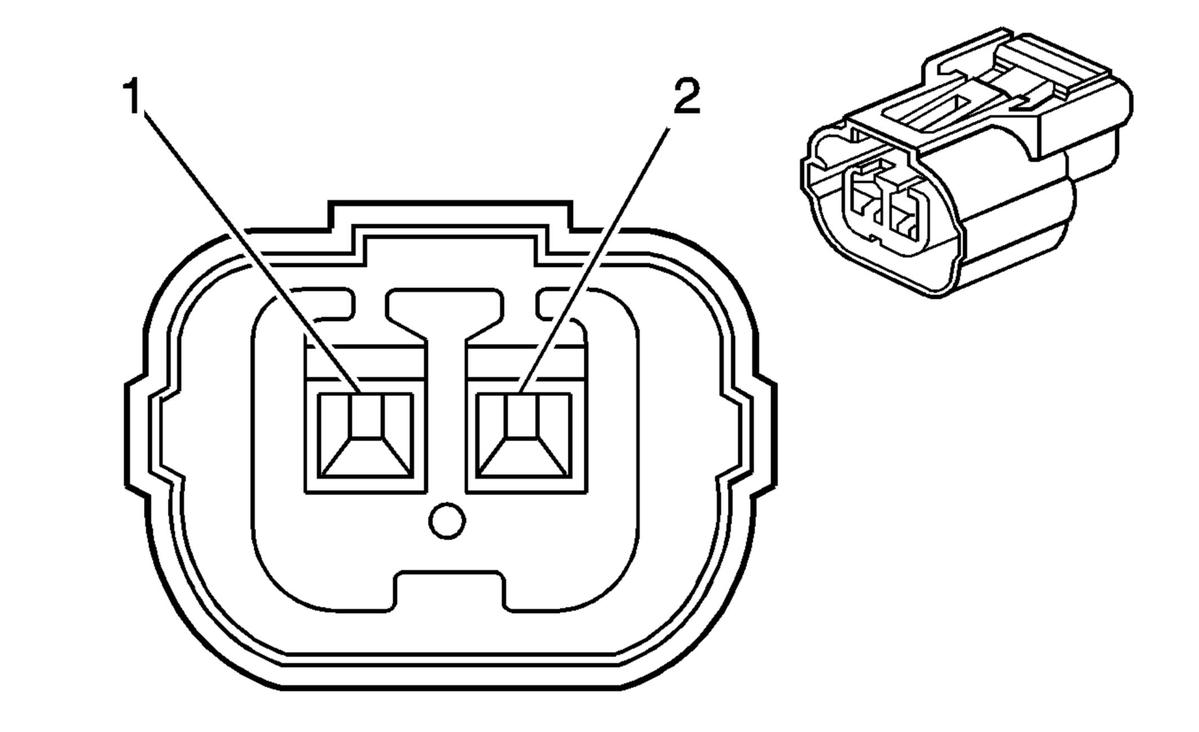

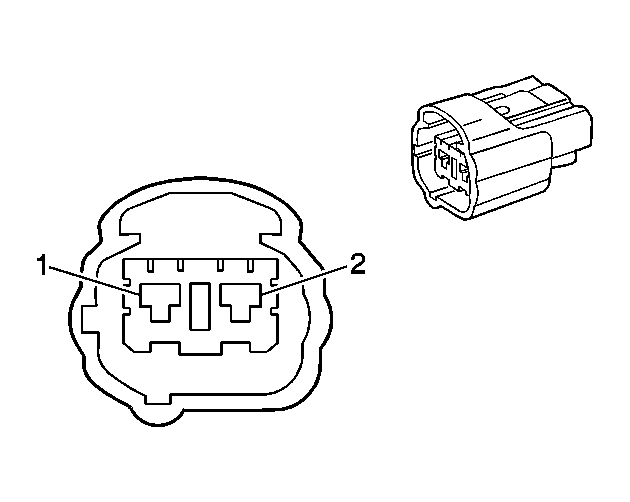

Engine Coolant Temperature (ECT) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GN/YE | 2751 | Low Reference |
| 2 | YE | 410 | ECT Sensor Signal |

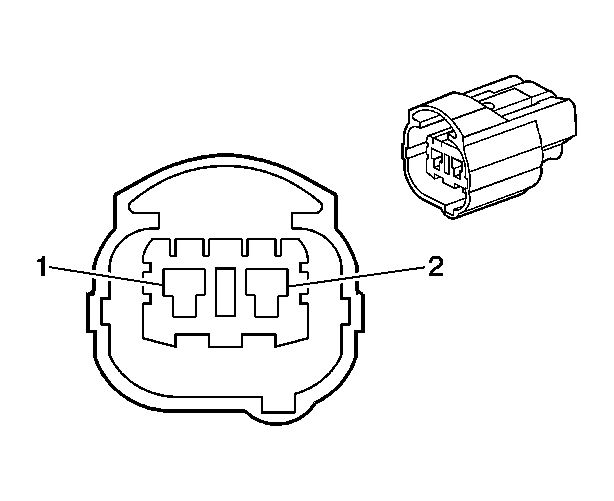

Evaporative Emissions (EVAP) Canister Purge Solenoid Valve Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WH | 5291 | Ignition 1 Voltage |
| 2 | RD/YE | 428 | EVAP Canister Purge Solenoid Control |
Evaporative Emissions (EVAP) Vent Solenoid Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | WH | 5291 | Ignition 1 Voltage |
| B | WH | 1310 | EVAP Canister Vent Solenoid Control |

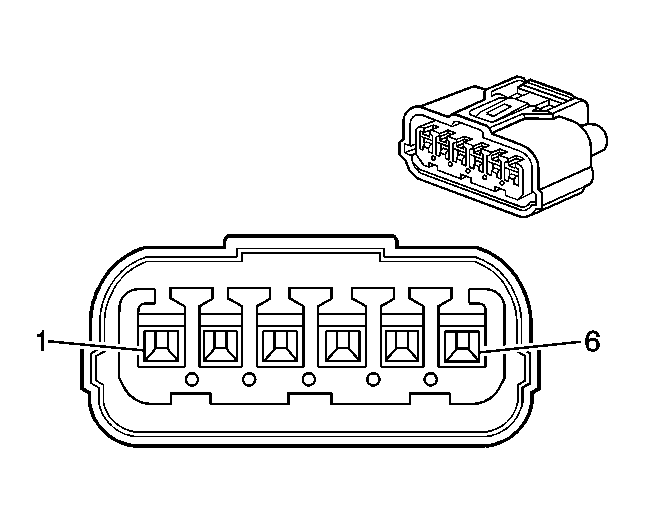

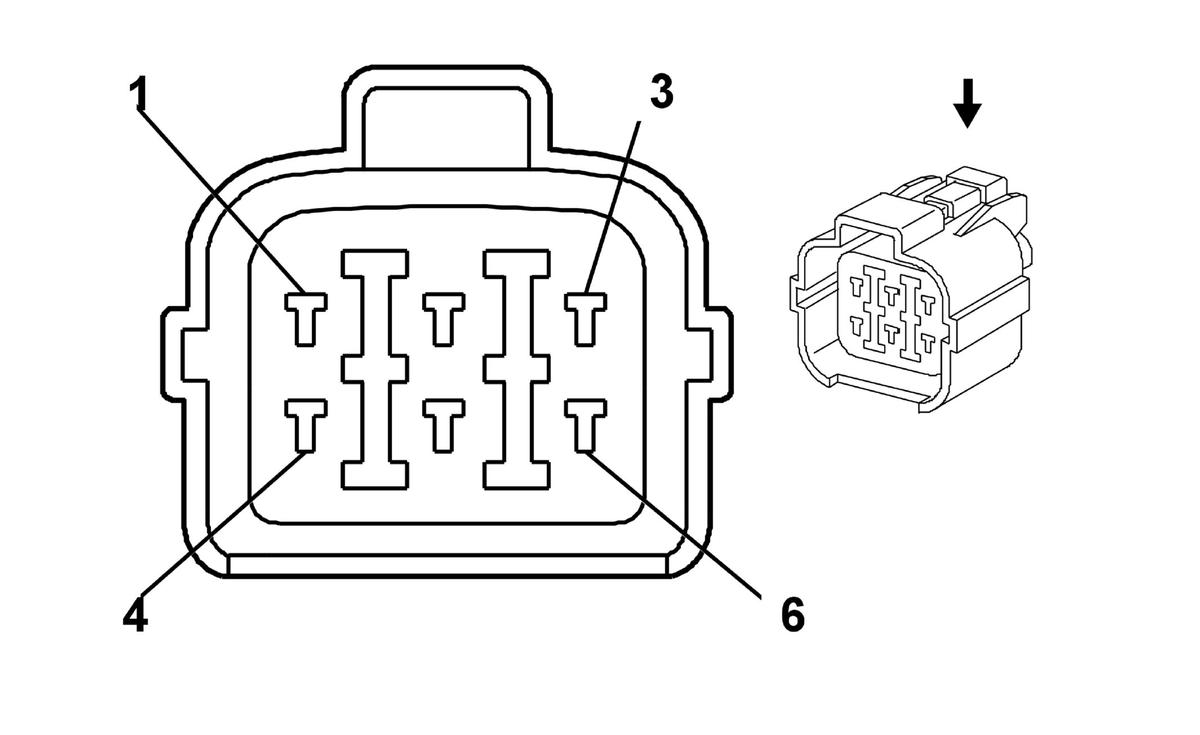

Exhaust Gas Recirculation (EGR) Valve Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YE/BU | 605 | 5-Volt Reference |
| 2 | GN/YE | 2751 | Low Reference |
| 3 | WH/BK | 5763 | EGR Valve Position Signal |
| 4 | BK | 450 | Ground |
| 5 | - | - | Not Used |
| 6 | BU/RD | 435 | EGR Solenoid Control |

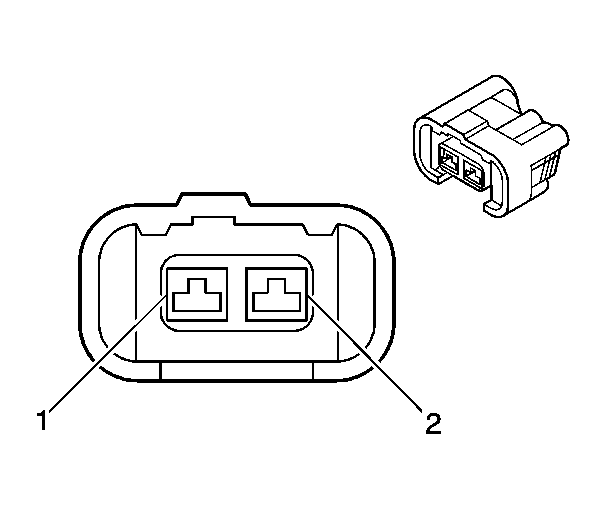

Fuel Injector 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BN | 1744 | Fuel Injector 1 Control |
| 2 | RD | 39 | Ignition 1 Voltage |
Fuel Injector 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | RD | 1745 | Fuel Injector 2 Control |
| 2 | RD | 39 | Ignition 1 Voltage |
Fuel Injector 3 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BU | 1746 | Fuel Injector 3 Control |
| 2 | RD | 39 | Ignition 1 Voltage |
Fuel Injector 4 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YE | 844 | Fuel Injector 4 Control |
| 2 | RD | 39 | Ignition 1 Voltage |
Fuel Injector 5 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BK/RD | 845 | Fuel Injector 5 Control |
| 2 | RD | 39 | Ignition 1 Voltage |
Fuel Injector 6 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WH/BU | 846 | Fuel Injector 6 Control |
| 2 | RD | 39 | Ignition 1 Voltage |

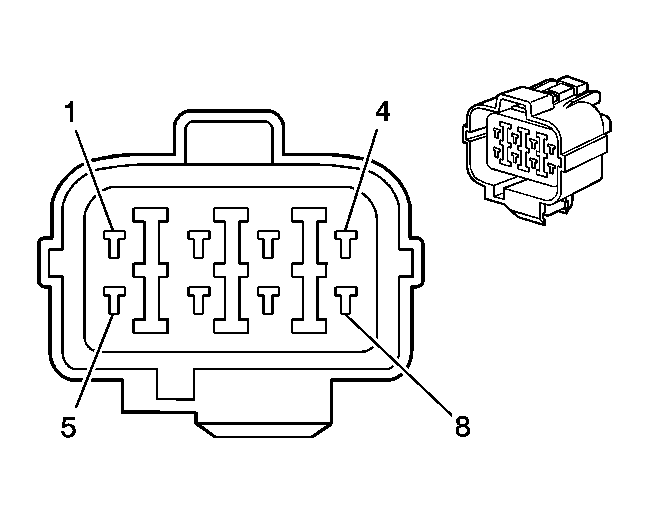

Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WH/RD | 6731 | HO2S Pump Current - Bank 1 Sensor 1 |
| 2 | GN/YE | 2751 | Low Reference |
| 3 | BK/WH | 3113 | HO2S Heater Control - Bank 1 Sensor 1 |
| 4 | WH | 5291 | Ignition 1 Voltage |
| 5 | RD | 6729 | HO2S Reference Voltage - Bank 1 Sensor 1 |
| 6 | D-GN | 6730 | HO2S Input Pump Current - Bank 1 Sensor 1 |
| 7 | D-BU | 6728 | HO2S Low Reference - Bank 1 Sensor 1 |
| 8 | - | - | Not Used |

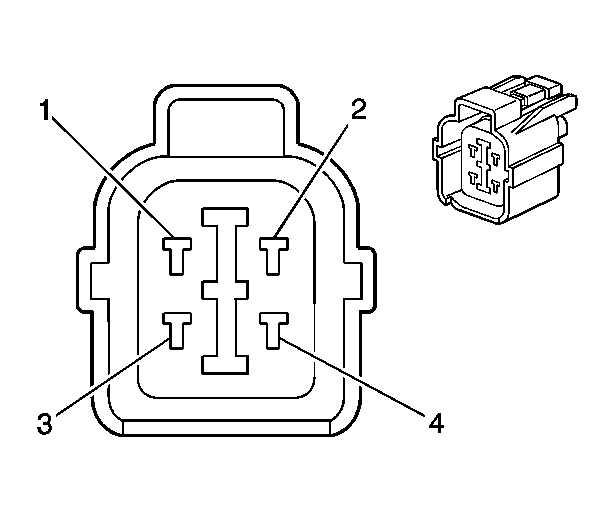

Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GN/YE | 2751 | Low Reference |
| 2 | D-GN | 1688 | HO2S Signal - Bank 1 Sensor 2 |
| 3 | WH | 5291 | Ignition 1 Voltage |
| 4 | BK/WH | 3122 | HO2S Heater Low Control |
Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WH/RD | 6735 | HO2S Pump Current - Bank 2 Sensor 1 |
| 2 | GN/YE | 2751 | Low Reference |
| 3 | GN/WH | 3212 | HO2S Heater Control - Bank 2 Sensor 1 |
| 4 | WH | 5291 | Ignition 1 Voltage |
| 5 | RD/WH | 6733 | HO2S Reference Voltage - Bank 2 Sensor 1 |
| 6 | GN/RD | 6734 | HO2S Input Pump Current- Bank 2 Sensor 1 |
| 7 | RD/BU | 6732 | HO2S Low Reference - Bank 2 Sensor 1 |
| 8 | - | - | Not Used |
Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GN/YE | 2751 | Low Reference |
| 2 | WH | 1670 | HO2S Signal - Bank 2 Sensor 2 |
| 3 | WH | 5291 | Ignition 1 Voltage |
| 4 | BK/WH | 3122 | HO2S Heater Low Control |

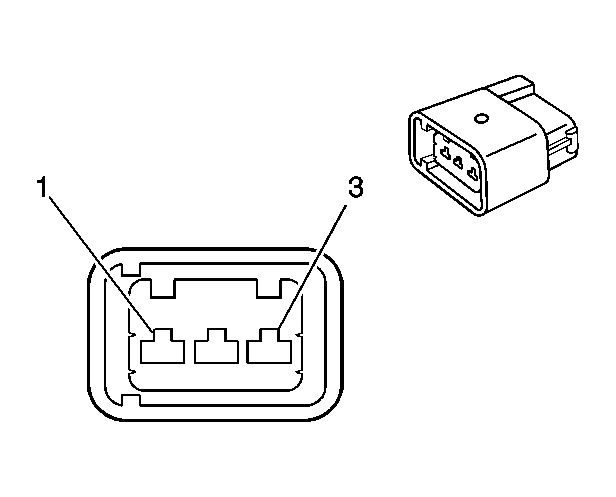

Ignition Control Module (ICM) 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | YE/GN | 2121 | Ignition Coil 1 Control |
| 2 | BK | 450 | Ground |
| 3 | WH | 5290 | Ignition 1 Voltage |
Ignition Control Module (ICM) 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BU/RD | 2122 | Ignition Coil 2 Control |
| 2 | BK | 450 | Ground |
| 3 | WH | 5290 | Ignition 1 Voltage |
Ignition Control Module (ICM) 3 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | WH/BU | 2123 | Ignition Coil 3 Control |
| 2 | BK | 450 | Ground |
| 3 | WH | 5290 | Ignition 1 Voltage |
Ignition Control Module (ICM) 4 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BN | 2124 | Ignition Coil 4 Control |
| 2 | BK | 450 | Ground |
| 3 | WH | 5290 | Ignition 1 Voltage |
Ignition Control Module (ICM) 5 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BK/RD | 2125 | Ignition Coil 5 Control |
| 2 | BK | 450 | Ground |
| 3 | WH | 5290 | Ignition 1 Voltage |
Ignition Control Module (ICM) 6 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BN/WH | 2126 | Ignition Coil 6 Control |
| 2 | BK | 450 | Ground |
| 3 | WH | 5290 | Ignition 1 Voltage |

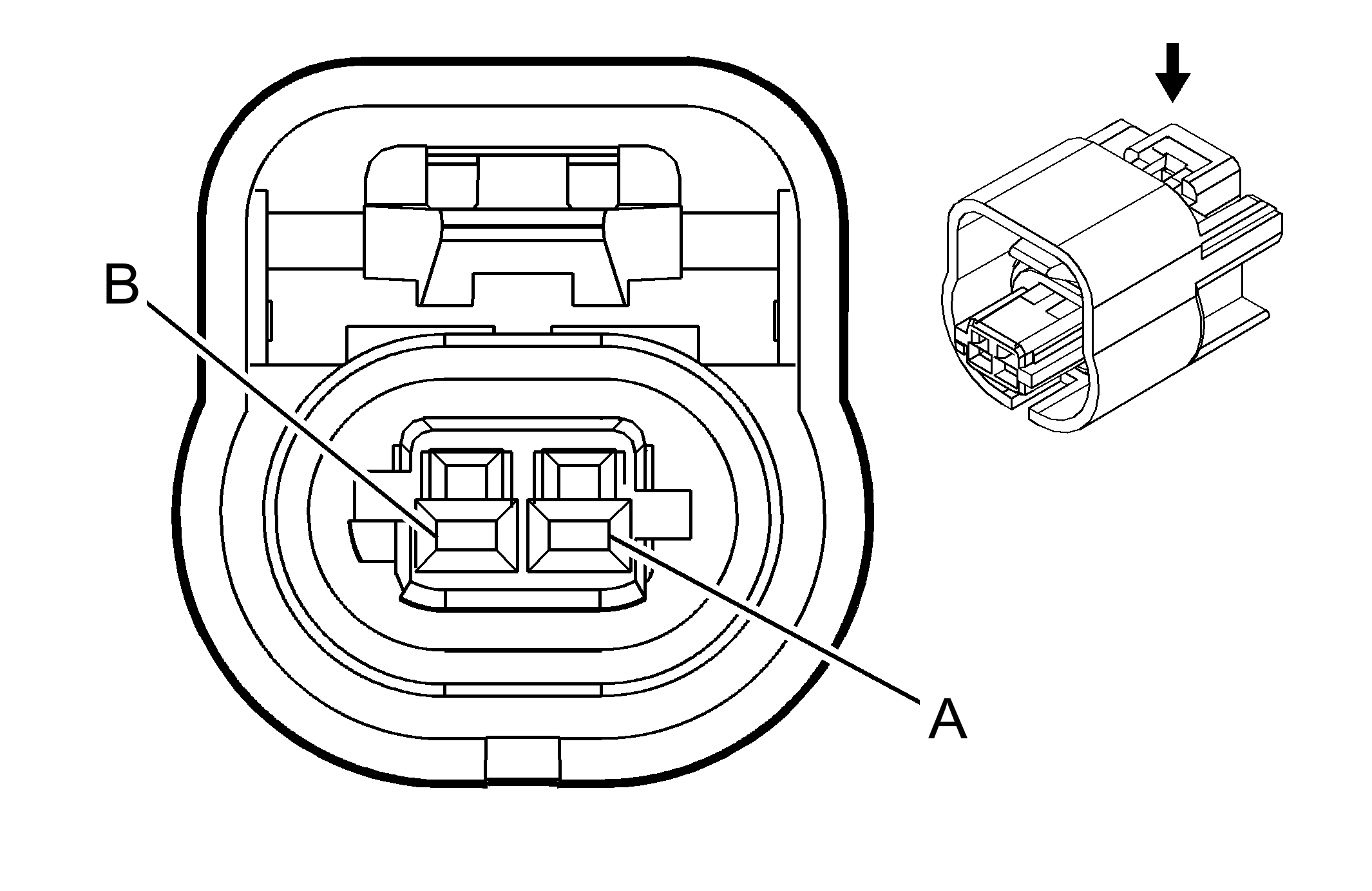

Intake Air Temperature (IAT) Sensor 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | TN | 472 | IAT Sensor 1 Signal |
| B | BK | 2760 | Low Reference |

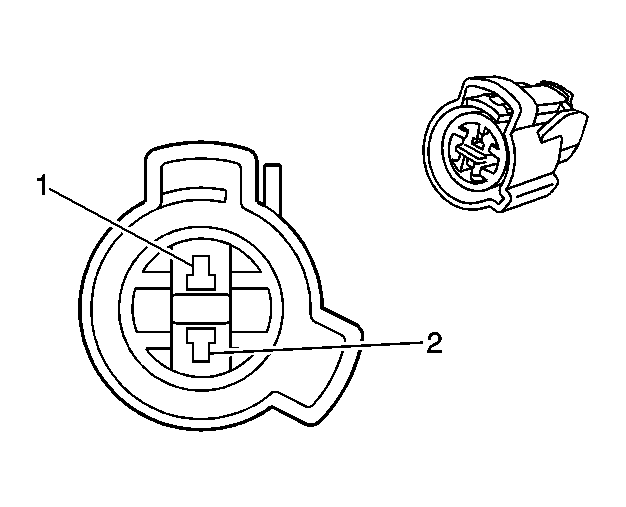

Intake Air Temperature (IAT) Sensor 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GN/YE | 2751 | Low Reference |
| 2 | RD/YE | 6118 | IAT Sensor 2 Signal |

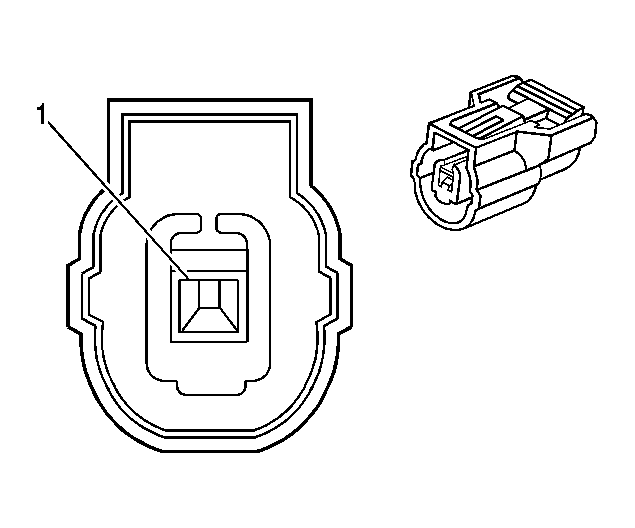

Knock Sensor (KS) Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | RD/BU | 496 | KS Signal |
Manifold Absolute Pressure (MAP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GN/WH | 469 | Low Reference |
| 2 | GN/RD | 432 | MAP Sensor Signal |
| 3 | YE/RD | 474 | 5-Volt Reference B |

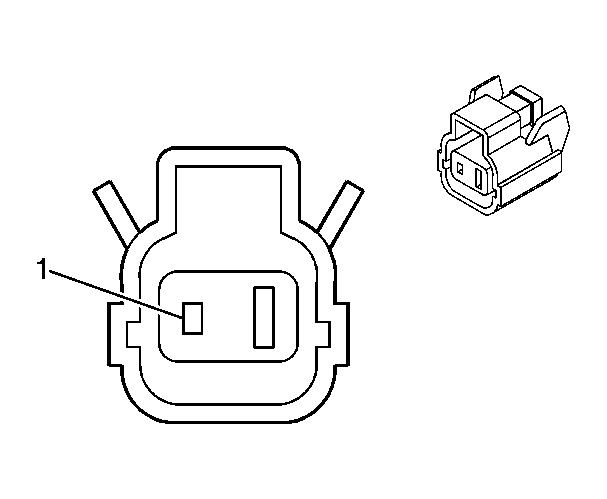

Rocker Arm Oil Control Solenoid Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | GY/YE | 6736 | Rocker Arm Oil Actuator Control Signal |
Rocker Arm Oil Pressure Switch Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | BU/BK | 6737 | Rocker Arm Oil Pressure Switch Signal |
| 2 | BN/YE | 451 | Ground |

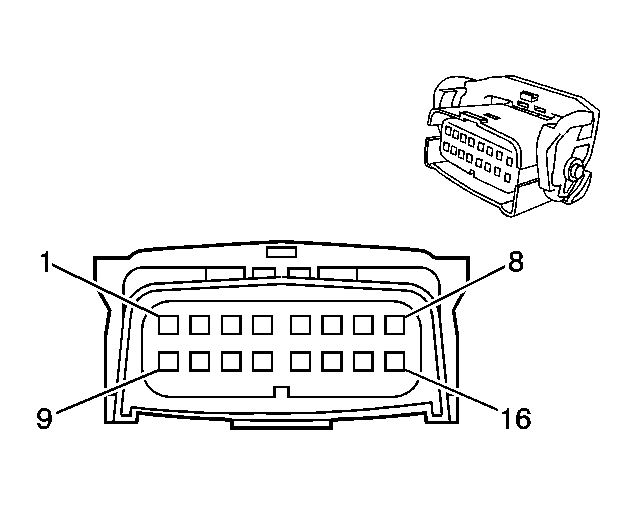

Throttle Actuator Control (TAC) Module Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1-2 | - | - | Not Used |
| 3 | GN/WH | 6741 | Motor Inhibit |
| 4 | - | - | Not Used |
| 5 | D-BU | 6739 | ETC Control |
| 6 | - | - | Not Used |
| 7 | BK | 450 | Ground |
| 8 | WH | 5292 | Ignition 1 Voltage |
| 9-11 | - | - | Not Used |
| 12 | D-GN | 6738 | ETC Signal |
| 13-14 | - | - | Not Used |
| 15 | BK | 450 | Ground |
| 16 | - | - | Not Used |
